| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Chint |
| মডেল নম্বার: | এনএক্সবিএল, এনএক্সবিএল |
| ন্যূনতম চাহিদার পরিমাণ: | 12pcs / 1doz। |
|---|---|
| মূল্য: | USD20~65/unit |
| প্যাকেজিং বিবরণ: | শক্ত কাগজ বাক্সে স্ট্যান্ডার্ড |
| ডেলিভারি সময়: | 2 ~ 15days |
| পরিশোধের শর্ত: | T/T, পশ্চিম ইউনিয়ন |
| যোগানের ক্ষমতা: | 100,000 pcs/মাস |
| সাক্ষ্যদান: | CCC, CE, GS etc. | মডেল: | এনএক্সবিএল, এনএক্সবিএল |
|---|---|---|---|
| মেরু (গুলি): | 1P + + এন, 2,3,3P + + এন, 4 | ভোল্ট: | 1 পি, 2 পি -220 / 230/240 ভি, 3 পি, 4 পি -380 ~ 415 ভি |
| Hz হয়: | 50 ~ 60Hz | ফেজ: | 1/3 |
| আদর্শ: | EN / IEC60898, IEC60947 | ভেঙ্গে ফেলার সক্ষমতা: | আইসিএস = আইসিএন = 6000 এ, 4500 এ |
| তাপীয় ট্রিপ বক্ররেখা: | বি, সি, ডি | ঘটনার উপকরন: | নাইলন PA6 পুনর্ব্যবহারযোগ্য |
| তারের: | টার্মিনাল ব্লক, বাসবার্ট নালী ইত্যাদি IP20B | বৈদ্যুতিক শক সুরক্ষা: | দ্বিতীয় শ্রেণি |
| যান্ত্রিক জীবন: | 10,000 | বৈদ্যুতিক জীবন: | 5,000 |
| লক্ষণীয় করা: | চটকানো কেস সার্কিট ব্রেকার,বৈদ্যুতিন সার্কিট ব্রেকার |
||

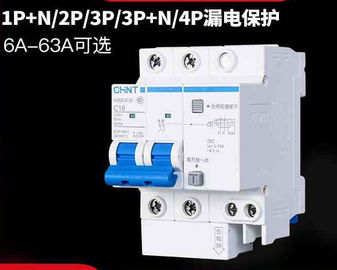

AC230 / 400V ব্যবহারের জন্য ওভারলোড সুরক্ষা 6 ~ 63A 1 পি, 2 পি, 3 পি, 4 পি সহ চিন্ট এনএক্সবিএল আর্থ ফুটো সার্কিট ব্রেকার
আরসিবিও, ইসিসিবি এনএক্সবিএল
চিন চিন্তায় তৈরি
এসি আর্থ লিকেজ সার্কিট ব্রেকার 6 ~ 63 এ
টার্মিনাল বিতরণ ইনস্টলেশন সুরক্ষা সরবরাহ করে এসি বর্তমান সার্কিটগুলির জন্য ক্ষুদ্রতর সার্কিট ব্রেকার
এনএক্সবিএল -৩ একটি ক্ষুদ্রতর সার্কিট ব্রেকার যা এসি বর্তমান সার্কিট সুরক্ষা সরবরাহ করে। এটি শর্ট সার্কিট স্রোত এবং ওভারলোড স্রোতের বিরুদ্ধে সার্কিটগুলি সুরক্ষিত করে।
NXBLE-60 মিনি সার্কিট ব্রেকারটি আলোক বিতরণ সিস্টেম বা মোটর বন্টন ব্যবস্থায় সুরক্ষা ওভারলোড এবং সিস্টেমে শর্ট সার্কিটের জন্য ব্যবহৃত হয়। পণ্যটি কাঠামোর নিয়মিতি, ওজনে হালকা, নির্ভরযোগ্য এবং কার্য সম্পাদনে দুর্দান্ত। এটি উচ্চ ব্রেক করার ক্ষমতা রয়েছে, দ্রুত ভ্রমণ করতে পারে এবং এর কেস এবং আইটেমগুলি উচ্চ অগ্নি-প্রতিরোধী এবং শকপ্রুফ প্লাস্টিকগুলি গ্রহণ করে। দীর্ঘ জীবনযুক্ত পণ্যটি মূলত এসি 50Hz / 60Hz একক-মেরু 240 বা দুটি তিনটি, ওভারলোড এবং শর্ট সার্কিট সুরক্ষার জন্য বৈদ্যুতিন সরঞ্জাম এবং আলো সার্কিটের জন্য অস্বাভাবিক অন-অফ-অফ 415V সার্কিটের জন্য ব্যবহৃত হয় সাধারণ ক্ষেত্রে পণ্যগুলি আইইসি 60898 এবং বিএস 3711 মেনে চলে।
আইইসি 60898, আইআইসি 61009 এর সাথে অনুগত
1P + N, 2P 3P, 4P এবং 3P + N এ উপলব্ধ
বি, সি, ডি ট্রিপিং কার্ভ
500 ভি এসি পর্যন্ত।
এনএক্সবিএল এমসিবি নিম্নলিখিত ফাংশনগুলি একত্রিত করে:
b শর্ট সার্কিট স্রোতের বিরুদ্ধে সার্কিটের সুরক্ষা
b ওভারলোড স্রোতের বিরুদ্ধে সার্কিটের সুরক্ষা
খ নিয়ন্ত্রণ
বি বিচ্ছিন্নতা
স্পেসিফিকেশন টেবিল
মান | রেট করা বর্তমান (এ) | মেরু | ভোল্টেজ (v) | ব্রেকিং ক্যাপাসিটি (এ) |
BS3871-1 IEC60898 | 1 থেকে 40 50 থেকে 63 পর্যন্ত | 1P Ctrl + N | 230/240 | 6000 |
2,3,3P + + এন, 4 | 400/415 | 6000 | ||
নির্মাণ এবং বৈশিষ্ট্য
। লোড সহ স্যুইচ বৈদ্যুতিক সার্কিট সক্ষম
। সঞ্চিত শক্তি অপারেশনটি দ্রুত মুক্তি দিতে সক্ষম
। প্যাডলক ডিভাইসে অভিযোজ্য
। যোগাযোগের অবস্থানের ইঙ্গিত
। উচ্চ শর্ট সার্কিট বর্তমান ক্ষমতা সহ্য করে
। উচ্চ উত্পাদন এবং ব্রেকিং ক্ষমতা উচ্চ আলোকিত
। পরিবারের এবং অনুরূপ ইনস্টলেশন জন্য প্রধান স্যুইচ হিসাবে ব্যবহৃত
প্রযুক্তিগত তথ্য
। মেরু নম্বর, অনুচ্ছেদ, ২,৩,৪, 1 পি + এন, 3 পি + এন
। রেট করা বর্তমান (এ): 6,10,16,20,25,32,40,50,63
। রেট ফ্রিকোয়েন্সি: 50 / 60Hz
। রেটেড ভোল্টেজ: 230 / 400V এসি
। বর্তমানের প্রতিরোধের রেট দেওয়া হয়েছে: 1000 এএসএফের মধ্যে
। বৈদ্যুতিন যান্ত্রিক সহনশীলতা: 10000 চক্র
। রেটেড শর্ট সার্কিট তৈরির ক্ষমতা: 4500A, 6000A
। সংযোগের ক্ষমতা: কঠোর কন্ডাক্টর 25 মিমি 2
। সংযোগ টার্মিনাল:
। স্ক্রু টার্মিনাল
। বাতি সহ স্তম্ভ টার্মিনাল
। স্থাপন:
। প্যানেল মাউন্টিং
ওভারলাল এবং ইনস্টলমেন্ট সময়সীমা
| মান |
| আইইসি / এন 61009-1 |
যান্ত্রিক | বৈদ্যুতিক জীবন |
| 4000 |
যান্ত্রিক জীবন |
| 10000 | |
সুরক্ষা ডিগ্রি |
| IP20 | |
জন্য রেফারেন্স তাপমাত্রা | ℃ | 30 | |
পরিবেষ্টনের তাপমাত্রা (প্রতিদিনের সাথে | ℃ | -5 .. 40 | |
স্টোরেজ বিন্যাস | ℃ |
| |
স্থাপন | টার্মিনাল সংযোগ প্রকার |
| কেবল / ইউ-টাইপ বাসবার / পিন-টাইপ বাসবার |
টার্মিনাল আকার শীর্ষ / নীচে তারের জন্য | mm2 | 25 | |
AWG | 18-3 | ||
বাসবারের জন্য টার্মিনাল আকারের শীর্ষ / নীচে | mm2 | 25 | |
mm2 | 18-3 | ||
টর্কে শক্ত করা | এন * মি | 2 | |
ইন-আইবিএস। | 18 | ||
পটভূমি |
| দ্রুত ক্লিপ ডিভাইসের পরিমাপ করে ডিএন রেল EN 60715 (35 মিমি) তে | |
সংযোগ |
| উপর থেকে এবং নীচে থেকে |
রেট কারেন্ট | বিভিন্ন অপারেশনাল তাপমাত্রার অধীনে তাপমাত্রা ক্ষতিপূরণ সহগ | ||||||||
-10 ℃ | 0 ℃ | 10 ℃ | 20 ℃ | 30 ℃ | 40 ℃ | 50 ℃ | 55 ℃ | 60 ℃ | |
6 | 1.2 | 1.14 | 1.09 | 1.05 | 1.00 | 0.96 | 0.8 | 0.75 | 0.7 |
10-32 | 1.18 | 1.12 | 1.08 | 1.04 | 100 | 0.96 | 0.92 | 0.88 | 0.84 |
40 | 1.16 | 1.12 | 1.07 | 1.03 | 1.00 | 0.97 | 0.87 | 0.83 | 0.80 |
| মান |
| আইইসি / এন 61009-1 |
বৈদ্যুতিক | রেটেড বর্তমান ইন | একজন | 6,10,16,20,25,32,40,50,63 |
খুঁটি |
| 1P + + এন, 2P, 3P, 4P | |
রেটেড ভোল্টেজ ইউ | ভী | 230/400 | |
নিরোধক ভোল্টেজ ইউআই | ভী | 500 | |
রেট ফ্রিকোয়েন্সি | Hz হয় | 50 / 60Hz | |
রেটেড ব্রেকিং সক্ষমতা | কা | 6000 | |
রেটেড ইমেলস ভোল্টেজ সহ্য করা (1.2 / 50) ইউপস্প্যান্ডার্ড | ভী | 4000 | |
1 মিনিটের জন্য ফ্রেডে ডাইলেট্রিক টেস্ট ভোল্টেজ | কেভি | 2 | |
দূষণ ডিগ্রি |
| 2 | |
থিমো-চৌম্বকীয় মুক্তির বৈশিষ্ট্য |
| বি, সি, ডি |
