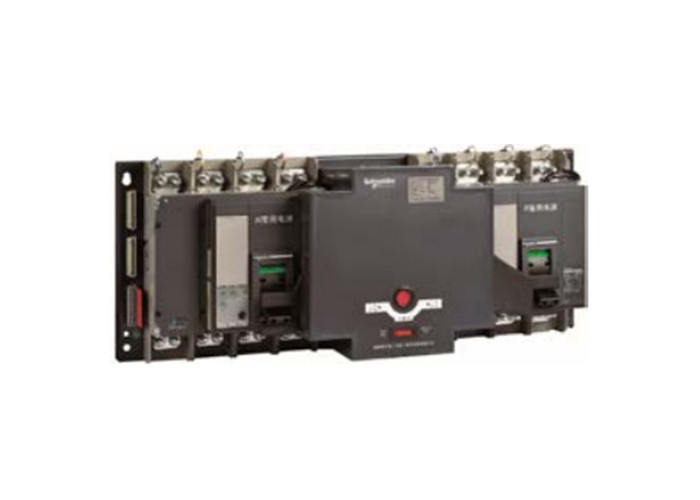

ক্লাস বি বি অটোমেটিক ট্রান্সফার সুইচ ওভারকরেন্ট রিলিজ এবং নামমাত্র বর্তমান WATSN-800

মডেল এবং স্পেসিফিকেশন আইইসি অনুযায়ী নির্ধারিত বৈদ্যুতিক বৈশিষ্ট্য ৬০৯৪৭-৬১-১ এবং জিবি১৪০৪৮।11				WATSN-800	WATSN-1000	WATSN-1250	WATSN-1600
মেরু সংখ্যা				34	3,4	34	34
কন্ট্রোলার
টাইপ এ				■	■	■	■
টাইপ বি					■	■	■
টাইপ ডি
অ্যাক্টিভেশন উপাদান				এনএস-এন,এনএস-এইচ
নামমাত্র বর্তমান (A)	ভিতরে			800	1000	1250	1600
নামমাত্র আইসোলেশন ভোল্টেজ V)	ইউআই			800	800	800	800
নামমাত্র ধাক্কা সহ্য ভোল্টেজ (কেভি)	ইউআইএমএফ			8	8	8	8
নামমাত্র অপারেশন ভিটাজ (V)	ইইউ	এসি৫০হার্জ		415	415	415	415
চূড়ান্ত ভাঙ্গন ক্ষমতা	আইসিইউ	এসি৫০হার্জ	২২০/২৪০ ভোল্ট	৫০/৭০	৫০/৭০	৫০/৭০	৫০/৭০
(kA কার্যকর মান)			৩৮০/৪১৫ ভোল্ট	৫০/৭০	৫০/৭০	৫০/৭০	৫০/৭০
অপারেশন ব্রেকিং ক্ষমতা	আইসিএস	(%lcu)		৭৫%	৭৫%	৭৫%	৭৫%
আইসোলেশন ফাংশন				■	■	■	■
যান্ত্রিক স্থায়িত্ব	(এক্স)			10000	10000	10000	10000
বৈদ্যুতিক সহনশীলতা	(এক্স)	AC50Hz 440V-ইন		5000	5000	4000	2000
ন্যূনতম যোগাযোগ স্থানান্তর সময়	**)	এস		2.5	2.5	2.5	2.5
সুরক্ষা এবং পরিমাপ
বিনিময়যোগ্য নিয়ন্ত্রণ ইউনিট	সাধারণ মুক্তি (স্ট্যান্ডার্ড)			মাইক ২।0	মাইক ২।0	মাইক ২।0	মাইক ২।0
	সাধারণ মুক্তি (স্ট্যান্ডার্ড)			মাইক ৫।0	মাইক ৫।0	মাইক ৫।0	মাইক ৫।0
ইনস্টলেশন এবং সংযোগ
ফিক্সিং / প্যানেলের সামনের সংযোগ	(***)				■	■	■
মনিটরিং এবং ইঙ্গিত সহায়ক ডিভাইস
অবস্থান ফিডব্যাক সংকেত					■	■	■
অগ্নি সুরক্ষা সংযোগ ফাংশন					■	■	■
অ্যালার্ম ফিডব্যাক সিগন্যাল					■	■	■









নোটঃ
কন্ট্রোলারের ধরনগুলির মধ্যে রয়েছেঃ A- টার্মিনাল টাইপ; B- বেসিক টাইপ; D- স্মার্ট টাইপ
ফ্রেম বর্তমান স্তরঃ 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
নামমাত্র বর্তমানঃ বিভিন্ন ফ্রেম স্তরের উপর নির্ভর করে, ব্যবহারকারী দ্বারা মুক্তি নির্বাচন করা হয় (এনএসএক্স / এনএস সার্কিট ব্রেকার নমুনা উল্লেখ করে)
নির্বাচনযোগ্য মেরু সংখ্যাঃ ২ (শুধুমাত্র আইসি৬৫ সিরিজের জন্য), ৩, ৪ (সমস্ত সিরিজের জন্য)
বৈদ্যুতিক ডিভাইস ক্লাসঃ CB - শর্ট সার্কিট এবং ওভারলোড সুরক্ষা সহ
অপারেশন মোডঃ R - স্বয়ংক্রিয় পরিবর্তন এবং স্বয়ংক্রিয় পুনরুদ্ধার; S - স্বয়ংক্রিয় পুনরুদ্ধার ছাড়া স্বয়ংক্রিয় পরিবর্তন; I - পারস্পরিক স্ট্যান্ডবাই
অতিরিক্ত ফাংশনঃ এক্স-ফায়ার প্রোটেকশন লিংক; এফ-ফিডব্যাক সিগন্যাল; আই - বর্তমান পর্যবেক্ষণ মডিউল (শুধুমাত্র টাইপ ডি নিয়ামকের জন্য উপলব্ধ)
রিলিজ ক্লাস CB। ব্যবহারকারীর প্রয়োজনের উপর ভিত্তি করে বিভিন্ন সুরক্ষা পরিসীমা সহ রিলিজ নির্বাচন করা যেতে পারে।
*: দুটি ইনস্টলেশন পদ্ধতি সরবরাহ করা যেতে পারেঃ ডিভাইস-মাউন্ট এবং প্যানেল-মাউন্ট।
প্যানেল ইনস্টলেশন প্রয়োজন হলে একটি নোট যোগ করুন. iC65 পণ্য সমর্থন করে না
প্যানেল-মাউন্ট করা নিয়ামক।
**: F- ফিডব্যাক সিগন্যাল ফাংশন (পজিশন ফিডব্যাক এবং অ্যালার্ম ফিডব্যাক সহ, প্রয়োজন হলে ব্যাখ্যামূলক পাঠ্য যোগ করুন) ।800-1600A সিরিজের পণ্যগুলির মধ্যে একটি গ্রুপ অবস্থান প্রতিক্রিয়া এবং একটি গ্রুপ বিপদাশঙ্কা প্রতিক্রিয়া স্ট্যান্ডার্ড হিসাবে অন্তর্ভুক্ত রয়েছে63A এবং নিম্নতর বর্তমান পণ্যগুলির জন্য, শুধুমাত্র অবস্থান ফিডব্যাকের একটি গ্রুপ উপলব্ধ।
