MK3pharmHT - EDI সেল

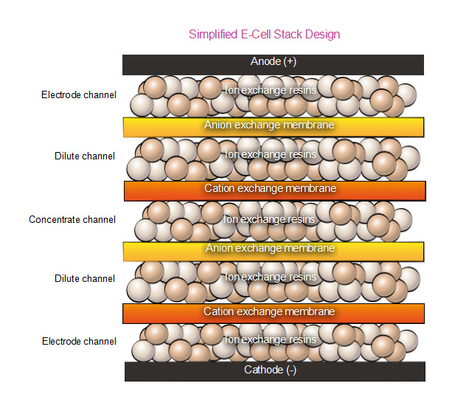

এমকে-৩ ফার্মএইচটি মডিউলটি একটি ইডিআই সেল যা ফার্মাসিউটিক্যাল অ্যাপ্লিকেশনগুলির জন্য অত্যন্ত উচ্চ স্তরের বিশুদ্ধতার ডিমিনারালাইজড জল তৈরি করতে সক্ষম।আয়নগুলি একটি আয়ন-আদান-প্রদান রজন মাধ্যমে নির্মূল করা হয়, যা বৈদ্যুতিক প্রবাহ দ্বারা অবিচ্ছিন্নভাবে পুনরুদ্ধার করা হয়। অতএব, তার কার্যকারিতা পুনরুদ্ধার করার জন্য প্রক্রিয়া বাধাগুলি এবং পুনরুদ্ধার রাসায়নিক প্রয়োজন হয় না।
উপরন্তু, মডিউলটি তাপীয় স্যানিটাইজেশনের (টি < 85 oC - পি < 2.1 বার এ 160 চক্র) মধ্য দিয়ে যেতে পারে। এইভাবে,মাইক্রোবায়োলজিক্যাল দৃষ্টিকোণ থেকেও উৎপাদিত পানির গুণমানকে সর্বোত্তম করা সম্ভব.
প্রযুক্তিগত তথ্যঃ
| ই-সেলের ডিজাইন চাপটিএমমডিউল |
6.২ বার |
| কাজের চাপ |
3.1-6.2 বার |
| লোড হ্রাস |
1.4-2.4 বার |
| অপারেটিং তাপমাত্রা |
4.4-40oসি |
| ঝিল্লি |
আসাহি গ্লাস কর্পোরেশন (এজিসি) |
| অয়ন বিনিময় রজন |
মিটসুবিশি কেমিক্যাল |
| অ্যানোড উপাদান |
আইআরওএক্স/টিও2সু টি |
| ক্যাথোড উপাদান |
স্টেইনলেস স্টীল |
| মাত্রা |
300 x 480 x h 610 মিমি |
| ওজন |
৯২ কেজি |
| সংযোগ |
টিসি (ফুডের জন্য 1 " - ঘনত্বের জন্য 3/4") |
পারফরম্যান্সঃ
| ন্যূনতম প্রবাহ হার |
1.6 মিটার3/h |
| সর্বাধিক প্রবাহের হার |
4.6 মিটার3/h |
| স্বাভাবিক প্রবাহ |
4১ মিটার3/h |
| পুনরুদ্ধার |
৯০-৯৫% |
| সরবরাহ ভোল্টেজ |
৩০০ ভিডিসি (সর্বোচ্চ) |
| বর্তমান |
0.5 - 5.2 এ |
| উৎপাদিত জলের গুণমান |
প্রতিরোধ ক্ষমতা >10 MΩ-cm |
সরবরাহিত পানি নিম্নলিখিত প্রয়োজনীয়তা পূরণ করতে হবেঃ
| উপাদান |
ইউনিট |
পাওয়ার সাপ্লাই |
| TEA* |
পিপিএম CaCO3 |
< 25 @ 4.1 মিটার3/h |
| পরিবাহিতা |
uS/cm |
<৪৩ |
| পি এইচ |
|
৫ থেকে ৯ |
| কঠোরতা |
পিপিএম CaCO3 |
< ১ |
| সিলিকা (প্রতিক্রিয়াশীল) |
পিপিএম |
< ১ |
| টিওসি |
পিপিএম |
< ০5 |
| মোট ক্লোরিন |
পিপিএম |
< ০05 |
| Fe, Mn, H2S |
পিপিএম |
< ০01 |
| এসডিআই ১৫ মিনিট। |
|
< ১।0 |
| অস্পষ্টতা |
এনটিইউ |
< ১।0 |
| তেল ও ফ্যাট |
|
সনাক্তযোগ্য নয় |
| অক্সিডাইজিং এজেন্ট |
|
সনাক্তযোগ্য নয় |
| রঙ |
এপিএইচএ |
< ৫ |
* TEA মোট anionic লোড প্রতিনিধিত্ব করে, তাই CO2 সহ
যে কোন ক্ষেত্রে, মডিউলটি রজন বা ঝিল্লিগুলিকে ক্ষতিগ্রস্ত করতে পারে এমন উপাদানগুলির বিরুদ্ধে সুরক্ষিত হতে হবে। মডিউলটি অতিরিক্ত চাপ এবং জল-হ্যামার ঘটনা থেকে সুরক্ষিত হতে হবে।
দ্রষ্টব্যঃ মডিউলের ফিডটি অবশ্যই বিপরীত-ওসমোসিস অনুপ্রবেশ বা সমতুল্য বৈশিষ্ট্যযুক্ত জল হতে হবে। যে কোনও ক্ষেত্রে,উপরে উল্লিখিত পরামিতিগুলিকে প্রতিটি পৃথক দূষণকারীর জন্য সর্বোচ্চ মান হিসাবে বিবেচনা করা উচিত, এবং নির্দিষ্ট অ্যাপ্লিকেশনের সাথে সামঞ্জস্যপূর্ণ ইনপুট জলের গুণমান কেস-বাই-কেস ভিত্তিতে নির্ধারণ করা উচিত।

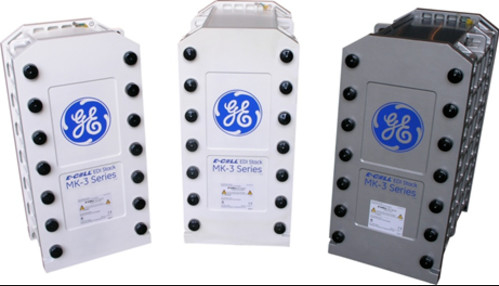

নিম্নলিখিত চিত্রটি GE, Suez এবং Veolia-কে বাম থেকে ডানদিকে দেখায় (সমস্ত একই পণ্যঃভেলিয়াইডিআই মডিউল)
সাধারণ অ্যাপ্লিকেশন
ই-সেল এমকে -3 ফার্মএইচটি স্ট্যাক অতি-পরিষ্কার জল উত্পাদন করে যা ইউএসপি, ইপি এবং অন্যান্য ফার্মাকোপিয়া দ্বারা নির্ধারিত মানের মানকে ধারাবাহিকভাবে ছাড়িয়ে যায়। এর বিশ্বাসযোগ্য ব্যবহারের মধ্যে রয়েছেঃ
* ইঞ্জেকশন উদ্দেশ্যে পানি উৎপাদন।
* ফার্মাসিউটিক্যাল গ্রেডের বিশুদ্ধ পানি সরবরাহ।
* পরীক্ষাগার-গ্রেড বিশুদ্ধ জল সিস্টেমের জন্য উৎস হিসাবে কাজ করে।
ডিজাইন প্রক্রিয়া সহজ করার জন্য এবং আপনার ইডিআই অ্যাপ্লিকেশনের উপর আস্থা বাড়ানোর জন্য,উইনফ্লোস* সফটওয়্যারের মাধ্যমে অথবা সরাসরি যোগাযোগের মাধ্যমে ই-সেল এমকে-৩ফার্মএইচটি-র পারফরম্যান্সের পূর্বাভাস এবং গ্যারান্টি প্রদান করে.
গুণমান নিশ্চিতকরণ
ই-সেল এমকে-৩ফার্মএইচটি স্ট্যাক একাধিক শংসাপত্র এবং সম্মতি সহ ব্যতিক্রমী মানের নিশ্চয়তা দেয়:
* সুরক্ষা এবং পরিবেশগত সম্মতি জন্য সিই, RoHS, CSA, এবং EAC চিহ্নিতকরণ।
* স্ট্যাক দ্বারা প্রক্রিয়াজাত তরলগুলির সাথে যোগাযোগের সমস্ত উপকরণ এফডিএ প্রবিধান মেনে চলে, ফার্মাসিউটিক্যাল এবং জৈবপ্রযুক্তি অ্যাপ্লিকেশনগুলির জন্য নিরাপত্তা নিশ্চিত করে।
* ব্রিটিশ মানদণ্ডের সাথে সামঞ্জস্যের জন্য ইউকেসিএ শংসাপত্র।
* একটি আইএসও 9001 এবং আইএসও 14001 সুবিধা, উচ্চ মানের উত্পাদন প্রক্রিয়া এবং পরিবেশগত স্থায়িত্ব গ্যারান্টি উত্পাদিত।
* ইসলামিক ফুড অ্যান্ড নিউট্রিশন কাউন্সিল অফ আমেরিকা (আইএফএএনসিএ®) দ্বারা হালাল সার্টিফিকেশন, ইসলামী খাদ্য আইন মেনে চলার বিষয়টি নিশ্চিত করে।
এই আশ্বাস আপনার অতি বিশুদ্ধ পানির চাহিদা মেটাতে ই-সেল এমকে-৩ ফার্মএইচটি স্ট্যাক ব্যবহারের ক্ষেত্রে মানসিক শান্তি প্রদান করে।
| MK-3PharmHT স্ট্যাক বিশেষ উল্লেখ |
| নামমাত্র প্রবাহ |
3.4 m3/h (15 জিপিএম) |
| প্রবাহ হার পরিসীমা |
1.৬.৫।4 m3/h (৭.০২৩।8 জিপিএম) |
| শিপিং ওজন |
100 কেজি (২২০ পাউন্ড) |
|
মাত্রা
(প্রস্থ এক্স উচ্চতা এক্স গভীরতা)
|
30 সেমি এক্স 61 সেমি x ৫৪ সেমি
১২ ¢ এক্স ২৪ এক্স ২২
|
| পণ্য পানি গুণমাননোট 1 |
| গ্যারান্টি উপলব্ধ |
| প্রতিরোধ ক্ষমতা |
≥ 10 মোহম-সেমি |
| সাধারণ অপসারণ কার্যকারিতা |
| সোডিয়াম |
≥ 99.৯% অপসারণ |
| সিলিকা (SiO2) |
উপরে থেকে ৯৯% অপসারণ |
| অপারেটিংপরামিতি |
| পুনরুদ্ধার |
উপরে থেকে ৯৬% |
| ভোল্টেজ |
০৩০০ ভিডিসি |
| এম্পের্যাজ |
০৫।2 এডিসি |
| প্রবেশদ্বার চাপ নোট 2 |
≤ 6.9 বার (100 পিএসআই) |
| চাপ ফেলে দাও নোট 3 |
1.৪.২২।8 বার |
২০ ০৪০ পিএসআই |
| গরম জল স্যানিটাইজেশন চক্র |
160 |
| সর্বাধিক স্যানিটাইজেশনতাপমাত্রা |
৮৫ ডিগ্রি সেলসিয়াস (১৮৫ ডিগ্রি ফারেনহাইট) |
| সর্বাধিক স্যানিটাইজেশন ইনলেট চাপ |
2.1 বার (30 পিএসআই) |
| খাওয়ানো পানি বিশেষ উল্লেখ নোট 4 |
|
মোট বিনিময়যোগ্য অ্যানিয়ন
(TEA কেসিও হিসাবে3)নোট ৫
|
≤ 63.6পিপিএম
|
| পরিবাহিতা সমমান |
≤ 109μS/সেমি |
| তাপমাত্রা |
4.4 ̊40 ̊C (৪০ ̊১০৪ ̊ফারেনহাইট) |
| মোট কঠোরতা (CaCO হিসাবে)3)নোট ৬ |
≤ 1.0পিপিএম |
| সিলিকা (SiO)2)নোট ৭ |
≤ 1.0পিপিএম |
| মোট জৈব কার্বন (TOC হিসাবে C) |
≤ 0.5পিপিএম |
| মোটক্লোরিন |
≤ 0.05 পিপিএম |
| ফে, এমএন, এইচ2এস |
≤ 0.01 পিপিএম |
| বোরন নোট 8 |
≤ 1.0পিপিএম |
| পি এইচ |
4 থেকে11 |
| তেল &গ্রীস |
কোনটিই সনাক্তযোগ্য |
| কণা নোট 9 |
ROপ্রবাহিত |
| অক্সিডাইজিং এজেন্ট |
কোনটিই সনাক্তযোগ্য |
| রঙ নোট 10 |
≤ 5এপিএইচএ |
ই-সেল এমকে-৩ফার্মএইচটি স্ট্যাক ব্যবহার এবং ব্যবহারের নোটঃ
1.পারফরম্যান্স ভেরিয়েশনঃপ্রকৃত কর্মক্ষমতা নির্দিষ্ট সাইট অবস্থার উপর ভিত্তি করে বিচ্যুত হতে পারে। প্রত্যাশিত জল মান, প্রতিরোধ, সোডিয়াম,এবং সিলিকা কর্মক্ষমতা গ্যারান্টি আপনার নকশা অবস্থার উপর মাপসইবোরন বা অতিরিক্ত গ্যারান্টি জন্য, দয়া করে Veolia সাথে যোগাযোগ করুন।
2.ইনপুট চাপ নির্ধারণঃইনপুট চাপটি পণ্য এবং ঘনত্বের প্রবাহের জন্য নিম্ন প্রবাহের চাপের প্রয়োজনীয়তা, বিপরীত বর্তমান বা সি-কুরেন্ট অপারেশনের পছন্দ দ্বারা প্রভাবিত হয়,এবং স্ট্যাক জুড়ে চাপ ড্রপ.
3.নামমাত্র শর্তাবলী:সমস্ত স্পেসিফিকেশন নামমাত্র প্রবাহের হার এবং 25 °C এ দেওয়া হয়েছে। ডিজাইন-নির্দিষ্ট যাচাইয়ের জন্য উইনফ্লোস প্রজেকশন সফটওয়্যারটি দেখুন।
4.ফিড ওয়াটার স্পেসিফিকেশনঃউইনফ্লোস প্রজেকশন সফটওয়্যার এবং ই-সেল স্ট্যাকের মালিকদের ম্যানুয়াল ব্যবহার করে আপনার ডিজাইন অবস্থার জন্য ফিড ওয়াটার স্পেসিফিকেশনগুলি যাচাই করুন।
5.টিইএ (মোট বিনিময়যোগ্য অ্যানিয়ন):টিইএ হ'ল খাদ্য জলে উপস্থিত সমস্ত অ্যানিয়নের সম্মিলিত ঘনত্ব, OH-, CO2 এবং SiO2 থেকে অবদান সহ।এটা নিশ্চিত করার জন্য Winflows ব্যবহার করা অপরিহার্য ফিড পানি TEA অ্যাপ্লিকেশন নির্দিষ্ট অপারেটিং অবস্থার অধীনে গ্রহণযোগ্যটেবিলযুক্ত মান ন্যূনতম প্রবাহ এবং সর্বোচ্চ তাপমাত্রায় দেওয়া হয়।
6.ফিড ওয়াটার হার্ডনেসের সীমাঃCaCO3 হিসাবে 1.0 পিপিএম খাওয়ানোর পানির কঠোরতার সীমা নির্দিষ্টভাবে স্ট্যান্ডার্ড কাউন্টার-কন্ট্রাক্ট ফ্লো অপারেশনে প্রযোজ্য। যখন সি-কন্ট্রাক্ট ফ্লোতে কাজ করা হয়, তখন অনুমোদিত খাওয়ানোর পানির কঠোরতা 0 এ কমে যায়।CaCO3 হিসাবে 1 পিপিএম.
7.সিলিকান সীমা বিবেচনাঃঅনুমোদিত সিলিকাস সীমা হ্রাস পায় যখন প্রবাহ নামমাত্র মান অতিক্রম করে। অতিরিক্তভাবে, যদি খাওয়ানো জলের কঠোরতা CaCO3 হিসাবে 0.5 পিপিএম অতিক্রম করে তবে অনুমোদিত সিলিকাস সীমা 0.5 পিপিএম হ্রাস পায়।
8.বোরন ফিড লেভেলঃযখনই সিলিকাস গ্যারান্টি বা 10 এমওএইচএম-সিএম এর উপরে প্রতিরোধের গ্যারান্টি প্রয়োজন হয় তখন বোরন ফিডের মাত্রা 0.3 পিপিএম বি অতিক্রম করতে পারে না।উচ্চতর বোরন মাত্রা কর্মক্ষমতা হুমকি দিতে পারেএই প্রয়োজনীয়তা না থাকলে, সীমানা হল ১.০ পিপিএম বোরন।
9.বিপরীত অস্মোসিস বা সমতুল্য ফিড ওয়াটারঃRO সুপারিশ করা হয় কারণ এটি EDI ফিড ওয়াটার সরবরাহ করে যা মূলত কণা, কলোইডাল উপাদান এবং উচ্চ আণবিক ওজনের জৈব পদার্থগুলি থেকে মুক্ত যা আয়ন বিনিময় মাধ্যমকে দূষিত করতে পারে।এটি গুরুত্বপূর্ণ কারণ EDI স্ট্যাকগুলি পার্টিকুলেট উপাদান অপসারণের জন্য ব্যাকওয়াশ / ফ্লুইডাইজড হতে পারে না. RO (বা অন্য উৎস) এবং E-Cell এর মধ্যে একটি খোলা কনফিগারেশনের সাথে সিস্টেমগুলি E-Cell এর উপরের অংশে ফিল্টারগুলিকে কণা দূষণের বিরুদ্ধে রক্ষা করতে হবে। সাধারণত,৫ মাইক্রোমিটার পরম বা ১ মাইক্রোমিটার নামমাত্র ফিল্টার উপযুক্ত.
10.এপিএইচএ রঙের মানঃএপিএইচএ আমেরিকান পাবলিক হেলথ অ্যাসোসিয়েশনের জন্য নামকরণ করা রঙের মান / স্কেলকে বোঝায় এবং এটি এএসটিএম ডি 1209 দ্বারা সংজ্ঞায়িত করা হয়।
ই-সেল MK-3PharmHT স্ট্যাকের অপারেশন এবং রক্ষণাবেক্ষণ সম্পর্কিত বিস্তারিত এবং নির্দিষ্ট তথ্যের জন্য অনুগ্রহ করে Winflows প্রজেকশন সফটওয়্যার এবং অন্যান্য প্রাসঙ্গিক ডকুমেন্টেশন দেখুন।
আরও মডেলের জন্য, দয়া করে ক্লিক করুনঃhttps://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
ই-সেল ইডিআই প্রযুক্তি পারফরম্যান্সের উদাহরণ
ই-সেল ইডিআই প্রযুক্তি বিদ্যুৎ, পেট্রোলিয়াম, রাসায়নিক, ইস্পাত, ওষুধ এবং ইলেকট্রনিক্সের মতো বিভিন্ন শিল্পে সফলভাবে প্রয়োগ করা হয়েছে।
অ্যাপ্লিকেশন ক্ষেত্রে, দয়া করে ক্লিক করুনঃhttps://www.fgwater.com/Industries/
