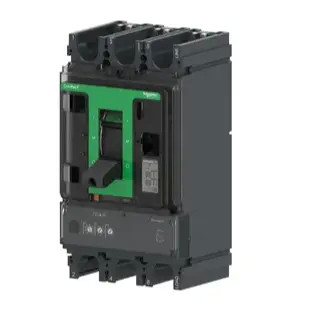

স্নাইডার্স অরিজিনাল 400-630A থার্মাল ম্যাগনেটিক মোল্ড কেস সার্কিট ব্রেকার

কমপ্যাক্ট এনএসএক্স

কমপ্যাক্ট এনএসএক্সের ফ্রেম বর্তমান পরিসীমা 100A থেকে 630A হয় এবং ব্রেকিং স্তরগুলির মধ্যে 36KA, 50KA, 70KA, 100KA এবং 150KA অন্তর্ভুক্ত রয়েছে। এটিতে টগল হ্যান্ডেল সহ বিভিন্ন অপারেটিং মোড রয়েছে,ঘূর্ণমান হ্যান্ডেল, বর্ধিত ঘূর্ণন হ্যান্ডেল এবং বৈদ্যুতিক অপারেটিং প্রক্রিয়া। ট্রিপ ইউনিটের জন্য অনেকগুলি বিকল্প রয়েছে, যেমন টিএম, মাইক 2।2মাইক ২।3, ইত্যাদি, যেমন বিতরণ সুরক্ষা, মোটর সুরক্ষা, জেনারেটর সুরক্ষা, 400Hz অ্যাপ্লিকেশন, লোড সুইচ এবং দ্বৈত শক্তি সুইচিং সিস্টেম হিসাবে ফাংশন অর্জন করতে।A বা E টাইপ ট্রিপ ইউনিট বিভিন্ন শক্তি পরামিতি পরিমাপ করতে পারেন, ক্যাবিনেটের দরজা প্রদর্শন ইউনিট FDM121 সমস্ত ট্রিপ ইউনিট দ্বারা পরিমাপ তথ্য প্রদর্শন করতে পারেন,এবং মোডবাস যোগাযোগ মডিউলটি বিএসসিএম (সার্কিট ব্রেকার স্ট্যাটাস কন্ট্রোল মডিউল) এবং যোগাযোগ ফাংশন সহ বৈদ্যুতিক অপারেশন দিয়ে চারটি রিমোট ফাংশন অর্জনের জন্য ব্যবহার করা যেতে পারে.

স্পেসিফিকেশন:

--- যে কোন অবস্থানে নমনীয় ইনস্টলেশনঃ সুইচবোর্ড বা দেয়াল মাউন্ট
---নামমাত্র বর্তমানঃ ১৬ থেকে ৬৩০ এ
---৯ সার্কিট ব্রেকারের ২টি আকারের জন্য ব্রেকিং ক্যাপাসিটিঃ
- ২৫০ এ পর্যন্তঃ ২৫, ৩৬, ৫০, ৭০, ১০০, ১৫০, ২০০ কেএ ৪১৫ ভোল্টে

- ৬৩০ এ পর্যন্তঃ ৩৬, ৫০, ৭০, ১০০, ১৫০, ২০০ কেএ ৪১৫ ভোল্টে

- ৭৫ এবং ১০০ কিলোএট এ ৬৯০ ভোল্টের উভয় আকারের সার্কিট ব্রেকার

---1, 2, 3, এবং 4 মেরু সংস্করণ পাওয়া যায়
---বৈদ্যুতিন এবং তাপ-চৌম্বকীয় সুরক্ষার বিস্তৃত পরিসর
---ইন্টিগ্রেটেড পাওয়ার মিটারিং সহ অ্যাডভান্সড ট্রিপ ইউনিটঃ আই, ইউ, পি, ই, টিএইচডি, এফ, কোসফাই
---স্মার্ট ফাংশন দিয়ে আপনার প্যানেল আপগ্রেড করার জন্য বিনিময়যোগ্য ট্রিপ-ইউনিট
--- প্লাগ এবং প্রস্তুত তারের সিস্টেম এবং যোগাযোগ আনুষাঙ্গিক
--- সহায়ক এবং আনুষাঙ্গিকগুলির জন্য প্রচুর বিকল্প (ক্ষেত্র ইনস্টলযোগ্য)
---মাইক্রোলজিক ভিজি (মৃত্তিকা ফাঁস সার্কিট ব্রেকার - ইএলসিবি) এর মাধ্যমে ইন্টিগ্রেটেড জমি ফাঁসের সুরক্ষা

400-630A তাপীয় চৌম্বকীয় ছাঁচযুক্ত কেস সার্কিট ব্রেকারস্পেসিফিকেশন:

ডাবল ঘোরানো যোগাযোগ কাঠামো, সর্বাধিক বিরতি Ics=100%Icu=150kA
চমৎকার বর্তমান সীমাবদ্ধ কর্মক্ষমতা এবং শক্তি tripping ফাংশন, বৈদ্যুতিক সরঞ্জাম ত্রুটি বর্তমান ক্ষতি কমাতে
ফ্রেম বর্তমানঃ 400/630A
নামমাত্র বর্তমান (40°C): 400/500/600A
ব্রেকিং ক্ষমতাঃ Ics=100%Icu=36/50/70/100/150kA
নামমাত্র ভোল্টেজ Ue=690V
আইসোলেশন ভোল্টেজ Ui= 800V
মেরু সংখ্যাঃ 3P3D/4P4D
ট্রিপিং ইউনিটঃ টিএমএ
Ir=0.7-1 সামঞ্জস্যযোগ্য
Ii=4-10 নিয়মিত

অ্যাপ্লিকেশন
সমস্ত স্ট্যান্ডার্ড এবং নির্দিষ্ট অ্যাপ্লিকেশনগুলির জন্য একটি চমৎকার পছন্দ, যার মধ্যে রয়েছেঃ

স্ট্যান্ডার্ড অ্যাপ্লিকেশনঃ শিল্প, ভবন, অবকাঠামো
উচ্চ পারফরম্যান্সের জন্য বিশেষ অ্যাপ্লিকেশনঃ সামুদ্রিক, তেল এবং গ্যাস নিষ্কাশন এবং প্রক্রিয়াকরণ, খনির অপারেশন, ধাতু এবং খনিজ উত্পাদন এবং ডেটা সেন্টার
সোর্স-চেঞ্জিং সিস্টেম (ট্রান্সফারপ্যাক্ট): পরিষেবা সেক্টর (হাসপাতাল অপারেটিং রুম, কম্পিউটার রুম, ), শিল্প (ম্যাসেঞ্জার লাইন, জাহাজের ইঞ্জিন রুম ইত্যাদি), অবকাঠামো (রানওয়ে, রেলওয়ে ইত্যাদি)

বৈশিষ্ট্য
ফ্রেম নামমাত্র বর্তমান	100A, 160A, 250A, 400A, 630A, 800A,1000A, 1250A, 1600A;
ট্রিপ ইউনিট রেটিং বর্তমান	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A;
ব্রেকিং ক্ষমতা	16, 25, 36, 50, 70, 100, 150, 200KA, এবং Ics=100%Icu;
ট্রিপ ইউনিট টাইপ	থার্মোম্যাগনেটিক, ইলেকট্রনিক;
সুরক্ষা প্রকার	বিতরণ সুরক্ষা, ফুটো সুরক্ষা, মোটর সুরক্ষা;
ইনস্টলেশন পদ্ধতি	স্থির প্রকার, প্লাগ-ইন প্রকার, বের করা যায় এমন প্রকার;
অপারেশন মোড	হ্যান্ডেল টগল করুন, হ্যান্ডেল ঘোরান, ঘোরান হ্যান্ডেল প্রসারিত করুন, বৈদ্যুতিক অপারেটিং প্রক্রিয়া, ব্রেকিং ক্ষমতা;
