পণ্যের বিবরণ:
প্রদান:
|
বর্তমান সেট করা হচ্ছে: | 4 ~ 6A, 32 ~ 38A, | বিদ্যুতের ধরণ: | এসি, এসি / ডিসি |
---|---|---|---|
প্রধান সার্কিট রেটিং ভোল্টেজ: | 600V, 220V, 380V, 110V, 24V | মেরু সংখ্যা: | 3,4 |
ফেজ: | 3,1Phase | কম্পাঙ্ক: | 50 60 হার্টজ |
পণ্যের নাম: | এসি যোগাযোগকারী সিজেএক্স 2 এন-ডি09,3 মেরু এসি যোগাযোগকারী Contact | বর্তমান রেট দেওয়া হয়েছে: | 38 এ, 95 এ ইত্যাদি |
আদর্শ: | IEC60947, bn / IEC60947-4-1 | ||
লক্ষণীয় করা: | এসি যোগাযোগকারী স্যুইচ,হোম এসি যোগাযোগকারী |

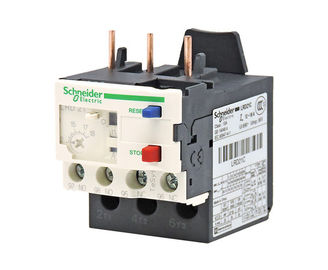

স্নাইডার বৈদ্যুতিন LRD10C, LED35C তাপমাত্রা ওভারলোড রিলে যোগাযোগকারীর জন্য বর্তমান 4 ~ 6A, 30 ~ 38A, 400V আইইসি 947-4-1 সেট করুন
চরিত্রগত
• ম্যানুয়াল / স্বয়ংক্রিয় পুনরায় সেট করুন • প্রাক তারযুক্ত উপাদানগুলি • স্বতন্ত্রভাবে মাউন্ট করা টার্মিনাল ব্লক • রিমোট বৈদ্যুতিক রিসেট • 45 মিমি প্রস্থ 18 কিলোওয়াট থেকে 55 কিলোমিটার থেকে 30 কিলোওয়াট পর্যন্ত, টেসিস ডি কনট্যাক্টরগুলির সাথে সংযুক্ত করা যায় • টার্মিনাল ব্লক: স্ক্রু টার্মিনাল ব্লক, এভারলিংক তারের টার্মিনাল • ক্লাস 10 এ
সুবিধা
নিরাপদ এবং কার্যকর তাপ সুরক্ষা
এলআরডি তাপ সুরক্ষা রিলে ম্যানুয়াল / রিমোট রিসেট ফাংশনকে সংহত করে এবং স্ক্রু টার্মিনাল এবং এভারলিংক টার্মিনাল ব্লকটি ইনস্টল করা সহজ। এটি ঘরোয়া টেসিস ডি সংযোগকারীদের পুরো পরিসরের জন্য 620 এ নির্ভরযোগ্য তাপ সুরক্ষা সরবরাহ করে এবং 150 এ এর কন্টাক্টরের সাথে একটি কমপ্যাক্ট মোটরে একত্রিত হতে পারে। স্টার্টার।
আবেদন
শিল্প, অবকাঠামো, নির্মাণ, ইত্যাদি:
• স্ট্যান্ডার্ড মোটর সুরক্ষা • লাইন সুরক্ষা • সুরক্ষা: মোটর ওভারলোড, পর্ব হ্রাস
পণ্য সিরিজ | TeSys |
---|---|
পণ্যের নাম | টেসিস এলআরডি |
পণ্যের ধরন | ই টাইপ 3-মেরু তাপ ওভারলোড রিলে |
পণ্যের সংক্ষিপ্ত নাম | LRD |
রিলে আবেদন | মোটর সুরক্ষা |
পণ্যের সুযোগ | LC1D09 ... D38 |
রিলে সেটিংয়ের ব্যাপ্তি | 4 ... 6 এ |
নিয়ন্ত্রণের ধরণ | লাল (টিপুন) বোতাম: বন্ধ করুন (এন / সি যোগাযোগের ক্রিয়া করুন, এন / ও যোগাযোগের উপর প্রভাব ফেলবে না) |
---|---|
বর্তমান সেটিংয়ের ব্যাপ্তি | সিগন্যাল সার্কিটের জন্য 120 ভি এসি -15 এ 3 এ |
টাওয়েং লেভেল লেভেল লেভেল | আইইসি 60947-4-1 অনুসারে স্তর 10A |
ট্রিপ থ্রেশহোল্ড | 1.14 ± 0.06 আইইসি অনুসারে 60947-4-1 |
পর্যায় হ্রাস সংবেদনশীলতা | দুটি পর্যায় 1.3 ইআর, অন্যান্য পর্বটি আইইসি 60947-4-1 অনুসারে 0 হয় |
রেটেড ইমালস ভোল্টেজ সহ্য করতে পারে [উমিপ] | আইইসি 60801-5 অনুসারে 6 কেভি |
প্রচলিত গরম করার বর্তমান [প্রথম] | 5 একটি প্রযোজ্য সংকেত লুপ |
ইনস্টলেশন পদ্ধতি | সরাসরি যোগাযোগের অধীনে মাউন্ট করা |
তারের ক্ষমতা | কন্ট্রোল সার্কিট: বোল্ট বেঁধে 2 1 ... 2.5 মিমি কেবল তারের নির্বাচন: তারের টার্মিনাল ছাড়া কর্ড |
টর্কে শক্ত করা | কন্ট্রোল সার্কিট: 1.7 এনএম বোল্ট দ্বারা বর্ধিত |
প্রস্থ | 45 মিমি |
গভীরতা | 70 মিমি |
পণ্যের ওজন | 0.124 কেজি |
মান সম্মত | জিবি 14048.4 |
---|---|
প্রত্যয়িত পণ্য | চট্টগ্রাম সিটি করপোরেশন |
আইপি সুরক্ষা স্তর | আইপি 20 আইইসি 60529 মেনে চলে |
প্রতিরক্ষামূলক ব্যবস্থা | এইচ আই এস আই 60068 এর সাথে সঙ্গতিপূর্ণ |
পরিবেষ্টিত তাপমাত্রা | -20 ... 60 ° C আইইসি 60947-4-1 অনুসারে বিনতি ছাড়াই de |
স্টোরেজ পরিবেষ্টনের তাপমাত্রা | -60 ... 70 ° C |
অবাধ্য এবং অস্বাভাবিক উচ্চ তাপমাত্রা প্রতিরোধী | আইইসি 60695-2-1 অনুসারে 850 ° সে |
শিখা retardant | ভি 1 উল 94 এর সাথে সম্মতি জানায় |
শক এবং কম্পন প্রতিরোধের | ভূমিকম্পের পারফরম্যান্স: আইইসি 60068-2-6 অনুসারে 6 জিএন |
অন্তরণ কর্মক্ষমতা | আইইসি 60255-5 অনুসারে 50 হার্জে 6 কেভি |
