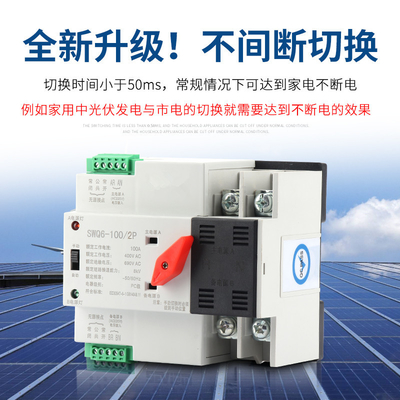

জেনারেটরের জন্য সিই উত্তেজনা ডুয়াল পাওয়ার ATS স্বয়ংক্রিয় স্থানান্তর সুইচ 3P
Product Details
| <i>Max.</i> <b>সর্বোচ্চ</b> <i>Current</i> <b>কারেন্ট</b>: | 100A | <i>Max.</i> <b>সর্বোচ্চ</b> <i>Voltage</i> <b>ভোল্টেজ, বৈদ্যুতিক একক বিশেষ</b>: | 400V |
|---|---|---|---|
| মেরু: | 2P 3P 4P | রেটেড ভোল্টেজ: | 220V/380/400V |
| পণ্যের নাম: | ডুয়াল পাওয়ার স্বয়ংক্রিয় স্থানান্তর সুইচ ATS | রঙ: | সাদা |
| ফ্রিকোয়েন্সি: | AC 50 Hz/60Hz | স্ট্যান্ডার্ড: | সিই/সিসিসি |
| সময় পরিবর্তন করুন: | <50ms | ওয়্যারিং পদ্ধতি: | বোর্ডের সামনে ওয়্যারিং |
| পণ্যের শ্রেণীবিভাগ: | সরাসরি লোড টাইপ | বৈশিষ্ট্য: | নির্ভরযোগ্য কর্মক্ষমতা |
| বিশেষভাবে তুলে ধরা |
CE উত্তেজনা ডুয়াল পাওয়ার ট্রান্সফার সুইচ,জেনারেটরের জন্য ATS অটো ট্রান্সফার সুইচ,3 ফেজ ট্রান্সফার সুইচ |
||
Product Description
FMQl(PC-গ্রেড) -100/2P/3P/4P
(পিসি-গ্রেড) উত্তেজনা ডুয়াল পাওয়ার স্বয়ংক্রিয় স্থানান্তর সুইচ
পন্যের স্বল্প বিবরনী
(পিসি-গ্রেড) উত্তেজনা ডুয়াল পাওয়ার স্বয়ংক্রিয় স্থানান্তর সুইচ একটি নতুন উন্নত ক্ষুদ্রাকৃতির পরিবারের পাওয়ার ট্রান্সফার সুইচ।সুইচটি প্রধানত মেইন বা ব্যাকআপ পাওয়ার সাপ্লাই স্বাভাবিক কিনা তা পরীক্ষা করতে ব্যবহৃত হয়।স্বাভাবিক পাওয়ার সাপ্লাই অস্বাভাবিক হলে, স্ট্যান্ডবাই পাওয়ার সাপ্লাই অবিলম্বে কাজ শুরু করবে, এইভাবে পাওয়ার সাপ্লাই এর ধারাবাহিকতা, নির্ভরযোগ্যতা এবং নিরাপত্তা নিশ্চিত করবে।এটি গার্হস্থ্য রেল-মাউন্ট ইনস্টলেশনে ব্যবহারের জন্য ডিজাইন করা হয়েছে, বিশেষত PZ30 বিতরণ বাক্সে।
ATS এর শক্ত নির্মাণ, নির্ভরযোগ্য পরিবর্তন, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ এবং দীর্ঘ জীবন রয়েছে।ATS টিএসই এবং কন্ট্রোলারের সমন্বয়ে গঠিত।
GB/T14048.11, পার্ট 6-1: মাল্টিফাংশনাল ইকুইপমেন্ট এবং সুইচগিয়ার অনুযায়ী, ATS হল সবচেয়ে কম-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোল ডিভাইস।
অবকাঠামো বৈশিষ্ট্য
কন্ট্রোল ডিভাইস: বিল্ট-ইন কন্ট্রোলার
পণ্যের কাঠামো: নন-স্টপ, রেলের ধরন, উচ্চ কারেন্ট, ছোট আয়তন, দ্বি-পর্যায়, সাধারণ কাঠামো, এটিএস-বডি বৈশিষ্ট্য: দ্রুত স্যুইচিং গতি, কম ব্যর্থতার হার, সহজ রক্ষণাবেক্ষণ, নির্ভরযোগ্য কর্মক্ষমতা
ওয়্যারিং পদ্ধতি: বোর্ডের সামনে ওয়্যারিং
স্যুইচিং মোড: গ্রিড থেকে গ্রিড, গ্রিড থেকে জেনারেটর, পিভি থেকে ইউটিলিটি, স্ব-ইনজেকশন এবং স্ব-পুনরুদ্ধার
পণ্য শেল ফ্রেম: 100
বর্তমান পণ্য: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
পণ্য শ্রেণীবিভাগ: সরাসরি লোড টাইপ
পণ্যের মেরু নম্বর: 2, 3, 4
পণ্যের মান: GB/T14048.11
ATSE: PC গ্রেড
স্যুইচিং সময়: 0.008sec/8ms
আপটাইম এবং ইনস্টলেশন শর্তাবলী
2.1 পরিবেষ্টিত বায়ু তাপমাত্রা
সর্বোচ্চ তাপমাত্রা 40 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয়, সর্বনিম্ন তাপমাত্রা -5 ডিগ্রি সেলসিয়াসের চেয়ে কম হওয়া উচিত নয় এবং 24 ঘন্টার মধ্যে গড় তাপমাত্রা 35 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয়।
2.2 উচ্চতা
ইনস্টলেশন সাইটের উচ্চতা 2000 মিটারের বেশি হওয়া উচিত নয়।
2.3 বায়ুমণ্ডলীয় অবস্থা
যখন সর্বোচ্চ তাপমাত্রা 40 ডিগ্রি সেলসিয়াসে পৌঁছায়, তখন ইনস্টলেশন সাইটের আপেক্ষিক আর্দ্রতা 50% এর বেশি হওয়া উচিত নয়;যখন তাপমাত্রা সর্বনিম্ন তাপমাত্রা -5 ডিগ্রি সেলসিয়াস হয়, আপেক্ষিক আর্দ্রতা বেশি হয়, উদাহরণস্বরূপ: তাপমাত্রা 25 ডিগ্রি সেলসিয়াস, আপেক্ষিক আর্দ্রতা 90%।তাপমাত্রার পরিবর্তনের কারণে, পণ্যের পৃষ্ঠে মাঝে মাঝে ঘনীভবন মোকাবেলা করার জন্য বিশেষ ব্যবস্থা গ্রহণ করা উচিত।
অবকাঠামো বৈশিষ্ট্য
কন্ট্রোল ডিভাইস: বিল্ট-ইন কন্ট্রোলার
পণ্যের কাঠামো: নন-স্টপ, রেলের ধরন, উচ্চ কারেন্ট, ছোট আয়তন, দ্বি-পর্যায়, সাধারণ কাঠামো, এটিএস-বডি বৈশিষ্ট্য: দ্রুত স্যুইচিং গতি, কম ব্যর্থতার হার, সহজ রক্ষণাবেক্ষণ, নির্ভরযোগ্য কর্মক্ষমতা
ওয়্যারিং পদ্ধতি: বোর্ডের সামনে ওয়্যারিং
স্যুইচিং মোড: গ্রিড থেকে গ্রিড, গ্রিড থেকে জেনারেটর, পিভি থেকে ইউটিলিটি, স্ব-ইনজেকশন এবং স্ব-পুনরুদ্ধার
পণ্য শেল ফ্রেম: 100
বর্তমান পণ্য: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
পণ্য শ্রেণীবিভাগ: সরাসরি লোড টাইপ
পণ্যের মেরু নম্বর: 2, 3, 4
পণ্যের মান: GB/T14048.11
ATSE: PC গ্রেড
স্যুইচিং সময়: 0.008sec/8ms
2.4 দূষণের মাত্রা
ATS দূষণ স্তর GB/T14048.11 মনোনীত স্তর 3 অনুযায়ী।
2.5 ইনস্টলেশনের ধরন
ATS-এর ইনস্টলেশনের ধরন GB714048.il-এ উল্লেখিত বিভাগ অনুসারে।
2.6 ইনস্টলেশন শর্তাবলী
ATS কন্ট্রোল ক্যাবিনেট বা ডিস্ট্রিবিউশন ক্যাবিনেটে উল্লম্বভাবে ইনস্টল করা যেতে পারে।নিশ্চিত করুন যে ইনস্টলেশন দূরত্ব প্রয়োজনীয়তা অনুযায়ী হয়।
সতর্কতা
3.1 ম্যানুয়াল/অটো অপারেশন
ATS সার্কিট অপারেশনে বিদ্যুৎ উৎপাদন এবং সংযোগ বিচ্ছিন্ন করার কর্মক্ষমতা গ্যারান্টি দিতে পারে, তবে ম্যানুয়াল অপারেশনের জন্য, বিদ্যুৎ উৎপাদনের গতি এবং সংযোগ বিচ্ছিন্ন বা অপারেটরের পার্থক্যের কারণে।ATS উপরের কর্মক্ষমতা গ্যারান্টি দেয় না.
ম্যানুয়াল বিদ্যুত উত্পাদন এবং সংযোগ বিচ্ছিন্ন করার সময় অত্যধিক রূপালী খাদ ক্ষতি হতে পারে।অতএব, যখন অপারেটিং সিস্টেম এবং পরিচিতিগুলির পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য সমস্ত শক্তি সরানো হয়, তখন কেবল নির্বাচক সুইচটিকে ম্যানুয়াল অবস্থানে টানুন।সাধারণভাবে, স্বয়ংক্রিয় অবস্থানে নির্বাচক সুইচ টানুন।ম্যানুয়ালি কাজ করার সময়, নির্বাচক সুইচটিকে ম্যানুয়াল অবস্থানে টানুন।ম্যানুয়াল অপারেশন সম্পূর্ণ হলে, ম্যানুয়াল অবস্থান থেকে স্বয়ংক্রিয় অবস্থানে নির্বাচক সুইচ টানুন।
3.2 কন্ট্রোল সার্কিট
ATS মুহূর্তের মধ্যে সক্রিয় হবে।রূপান্তর সম্পূর্ণ হওয়ার পরে, নিয়ন্ত্রণ সার্কিটের কয়েলটি অভ্যন্তরীণ রূপান্তরকারী দ্বারা সংযোগ বিচ্ছিন্ন হবে।কয়েল সাধারণত রেট করা ভোল্টেজের 80%-110% এর নিচে কাজ করতে পারে।খুব কম ভোল্টেজের কারণে কয়েল গরম হবে বা এমনকি স্বতঃস্ফূর্তভাবে জ্বলবে।
| স্পেসিফিকেশন | 100A | ||
| রেট করা বর্তমান LE (A) | 16, 20, 25 | 32, 40, 50, 63 | 80, 100 |
| নিরোধক ভোল্টেজ Ui | AC690V.50HZ | ||
| রেট ভোল্টেজ Ue | AC400V, 50Hz | ||
| ক্লাস | পিসি গ্রেড: শর্ট-সার্কিট কারেন্ট তৈরি না করে তৈরি এবং প্রতিরোধ করা যেতে পারে | ||
| বিভাগ ব্যবহার করুন | AC-33iB | AC-31 খ | |
| পরিমাপের রড | 2 পি | 3P | 4P |
| ওজন | 1.7 | 2.1 | 2.6 |
| বৈদ্যুতিক | জীবন: 2000 বার;ম্যানুয়াল অপারেশন: 5000 বার | ||
| রেট শর্ট সার্কিট বর্তমান lq | 50kA | ||
| শর্ট-সার্কিট সুরক্ষা ডিভাইস (ফিউজ) | RT16-00-63A | ||
| ভোল্টেজ সহ্য রেট করা আবেগ | 8kV | ||
| নিয়ন্ত্রণ বর্তনী | রেট কন্ট্রোল ভোল্টেজ আমাদের: AC220V/50HZ সাধারণ অপারেটিং শর্ত: 85-110% আমাদের | ||
| অক্জিলিয়ারী সার্কিট | 2 রিলে, প্রতিটিতে দুটি পৃথক সেট কনট্যাক্ট কনভার্টার যোগাযোগ ক্ষমতা সহ: AC220V/50HzLE=5y | ||
| যোগাযোগকারী পরিবর্তনের সময় | <50ms | ||
| অপারেশন পরিবর্তনের সময় | <50ms | ||
| রিটার্ন স্যুইচিং সময় | <50ms | ||
| পাওয়ার অফ টাইম | <50 মি.সে | ||
Product Highlights
FMQl(PC-গ্রেড) -100/2P/3P/4P (পিসি-গ্রেড) উত্তেজনা ডুয়াল পাওয়ার স্বয়ংক্রিয় স্থানান্তর সুইচ পন্যের স্বল্প বিবরনী (পিসি-গ্রেড) উত্তেজনা ডুয়াল পাওয়ার স্বয়ংক্রিয় স্থানান্তর সুইচ একটি নতুন উন্নত ক্ষুদ্রাকৃতির পরিবারের পাওয়ার ট্রান্সফার সুইচ।সুইচটি প্রধানত মেইন বা ব্যাকআপ পাওয়ার সাপ্লাই স্বাভাবি...
