—ফেনিগাল প্রস্তুতকারক এবং চীনে ATS FMQ3G-F সিরিজের OEM
পন্যের স্বল্প বিবরনী(এরপরে সুইচ হিসাবে উল্লেখ করা হয়েছে) হল একটি সুইচ যা জরুরী পরিস্থিতিতে বিদ্যুৎ সরবরাহ করতে থাকে।সুইচটিতে একটি লোড সুইচ এবং একটি নিয়ামক থাকে এবং প্রধানত প্রধান বা ব্যাকআপ পাওয়ার সাপ্লাই স্বাভাবিক কিনা তা সনাক্ত করতে ব্যবহৃত হয়।প্রধান পাওয়ার সাপ্লাই অস্বাভাবিক হলে, স্ট্যান্ডবাই পাওয়ার সাপ্লাই অবিলম্বে কাজ শুরু করবে, এইভাবে পাওয়ার সাপ্লাই এর ধারাবাহিকতা, নির্ভরযোগ্যতা এবং নিরাপত্তা নিশ্চিত করবে।পণ্যটি হোম রেল ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে এবং বিশেষভাবে PZ30 বিতরণ বাক্সে ব্যবহৃত হয়।
সুইচটি 50Hz/60Hz, রেটেড ভোল্টেজ 400V এবং রেট করা বর্তমান 100A বা কম এসি পাওয়ার সহ জরুরি পাওয়ার সাপ্লাই সিস্টেমের জন্য উপযুক্ত।এটি বিভিন্ন অনুষ্ঠানে ব্যাপকভাবে ব্যবহৃত হয় যেখানে বিদ্যুৎ বিভ্রাট টিকিয়ে রাখা যায় না।(প্রধান ব্যাকআপ পাওয়ার সাপ্লাই পাওয়ার গ্রিড হতে পারে, বা জেনারেটর সেট, ব্যাটারি, ইত্যাদি শুরু করতে পারে, প্রধান ব্যাকআপ পাওয়ার সাপ্লাই ব্যবহারকারী দ্বারা নির্ধারিত হয়)।
কাঠামোগত বৈশিষ্ট্য এবং ফাংশন
সুইচটি আকারে ছোট, দেখতে সুন্দর, রূপান্তরে নির্ভরযোগ্য, ইনস্টল করা এবং রক্ষণাবেক্ষণ করা সহজ এবং দীর্ঘ জীবন।সুইচটি সাধারণ (I) পাওয়ার সাপ্লাই এবং স্ট্যান্ডবাই (II) পাওয়ার সাপ্লাইয়ের মধ্যে স্বয়ংক্রিয় বা ম্যানুয়াল রূপান্তর উপলব্ধি করতে পারে।
যখন সাধারণ (I) পাওয়ার সাপ্লাই পাওয়ার (বা ফেজ) হারায়, তখন সুইচটি স্বয়ংক্রিয়ভাবে স্ট্যান্ডবাই (II) পাওয়ার সাপ্লাইতে চলে যায় এবং যখন সাধারণ (I) পাওয়ার সাপ্লাই স্বাভাবিক অবস্থায় ফিরে আসে, তখন সুইচটি স্বয়ংক্রিয়ভাবে সাধারণ (I) এ ফিরে আসে ) পাওয়ার সাপ্লাই।সুইচটির স্বয়ংক্রিয় অবস্থায় একটি সংক্ষিপ্ত রূপান্তর সময় (মিলিসেকেন্ড) রয়েছে, যা পাওয়ার গ্রিডে নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ উপলব্ধি করতে পারে।
ম্যানুয়াল রূপান্তর: ম্যানুয়াল অবস্থায়, সুইচটি সাধারণ (I) পাওয়ার সাপ্লাই এবং স্ট্যান্ডবাই (II) পাওয়ার সাপ্লাইয়ের মধ্যে ম্যানুয়ালি রূপান্তর করতে পারে।

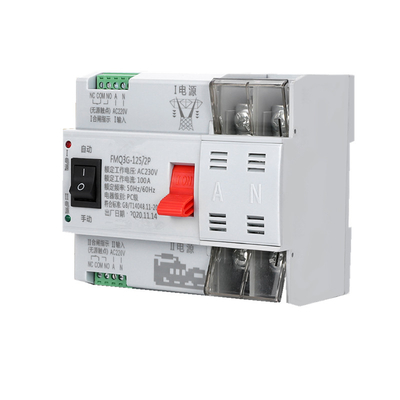

① সাধারণ (I) পাওয়ার সূচক
② ম্যানুয়াল/স্বয়ংক্রিয় নির্বাচক সুইচ
③ স্ট্যান্ডবাই (H) পাওয়ার সূচক
④ সাধারণত ব্যবহৃত টার্মিনাল (AC220V)
⑤ অতিরিক্ত টার্মিনাল ব্লক (AC220V)
⑥ম্যানুয়াল অপারেশন হ্যান্ডেল
⑦ সাধারণত ব্যবহৃত ক্লোজিং (ION) / স্ট্যান্ডবাই ক্লোজিং (II0N) ইঙ্গিত
⑧ সাধারণত ব্যবহৃত Q) পাওয়ার সাইড টার্মিনাল
⑨ অতিরিক্ত (II) পাওয়ার সাইড টার্মিনাল
⑩ লোড সাইড টার্মিনাল
| ণশড |
FMQ3G |
| রেট করা বর্তমান LE (A) |
16 20 25 32 40 50 63 80 100 |
| বিভাগ ব্যবহার করুন |
AC-33iB |
| রেট ওয়ার্কিং ভোল্টেজ Ue |
AC400//50Hz |
| রেট ইনসুলেশন ভোল্টেজ Ui |
AC690//50Hz |
| রেটেড ইমপালস সহ্য ভোল্টেজ Uimp |
8kV |
| রেট সীমিত শর্ট-সার্কিট বর্তমান lq |
|
| সেবা জীবন (সময়) |
যান্ত্রিক |
5000 |
| বিদ্যুৎ |
2000 |
| খুঁটির সংখ্যা |
2P,4P |
| স্তর |
পিসি গ্রেড: শর্ট-সার্কিট কারেন্ট ছাড়াই তৈরি এবং প্রতিরোধ করা যেতে পারে |
| শর্ট-সার্কিট সুরক্ষা ডিভাইস (ফিউজ) |
RT16-00-63A |
| নিয়ন্ত্রণ বর্তনী |
রেট কন্ট্রোল ভোল্টেজ US: AC220V, 50Hz সাধারণ অপারেটিং শর্ত: 85% Us-110% Us |
| অক্জিলিয়ারী সার্কিট |
যোগাযোগ কনভার্টার যোগাযোগ সহনশীলতা ডিম: AC220V50HZ LE=5y |
| যোগাযোগকারী পরিবর্তনের সময় |
<30 মি.সে |
| অপারেশন পরিবর্তনের সময় |
<30 মি.সে |
| রিটার্ন পরিবর্তনের সময় |
<30 মি.সে |
| পাওয়ার অফ টাইম |
<30 মি.সে |
