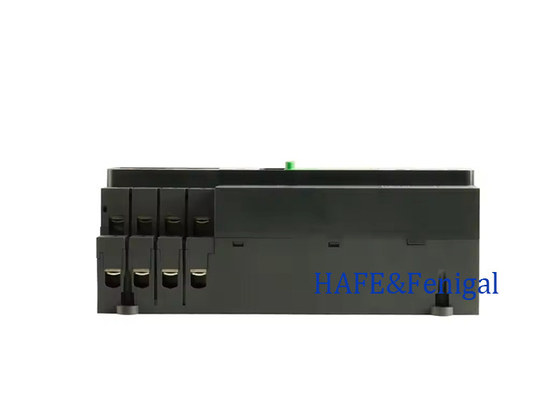

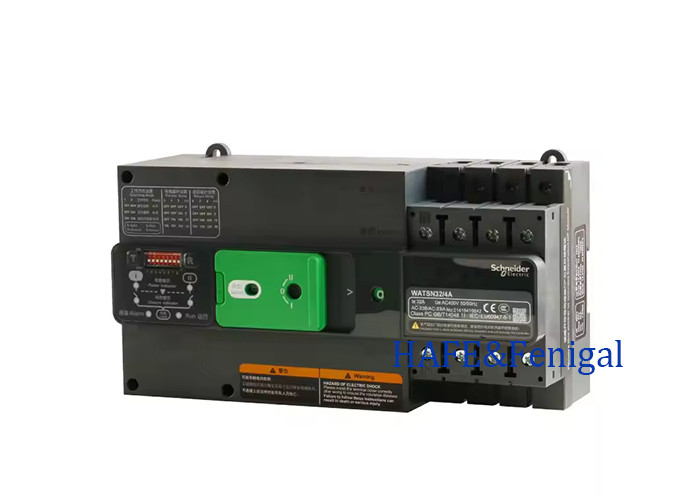

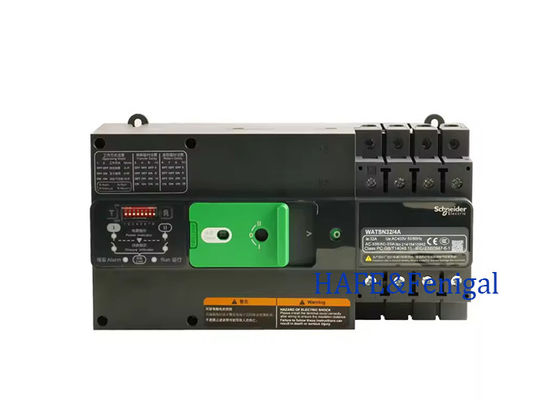

WATSN সিরিজ পিসি স্তরের স্বয়ংক্রিয় স্থানান্তর সুইচ WATSN-100/32/4A NA00324 100A/160A/250A/630A
এই নতুন প্রজন্মের ট্রান্সফারপ্যাক্ট ওয়াটসনের সুবিধাগুলিকে "কমপ্যাক্ট এবং সূক্ষ্ম, খুব প্রতিশ্রুতিবদ্ধ" বলে বর্ণনা করা যেতে পারেঃ
কমপ্যাক্টঃ ছোট পদচিহ্নের সাথে, এটি খুব সীমিত স্থানে ফিট করতে পারে। একটি ছোট ফর্ম ফ্যাক্টরের সাথে, মন্ত্রিসভাটির প্রস্থ 400 মিমি পর্যন্ত কম হতে পারে।
অসাধারণঃ অনন্য এবং উদ্ভাবনী নকশা। তিন উত্তেজনার অবস্থান মিলিসেকেন্ডের মধ্যে দ্রুত স্যুইচিং প্রদান করার জন্য একীভূত করা হয়।
পরিমার্জিতঃ পুনরাবৃত্তি হোনিংয়ের ফলে চমৎকার পারফরম্যান্সঃ AC-33B ক্যাটাগরি, স্বল্প সময়ের প্রতিরোধের বর্তমানের সম্পূর্ণ পরিসীমা (Icw) ।
গুণমানঃ গুণমান এবং নিরাপত্তা সর্বদা প্রথম স্থানে থাকে। স্বয়ংক্রিয় লিন উৎপাদন লাইন বুদ্ধিমান উত্পাদন সঙ্গে উচ্চ মানের পণ্য তৈরি করে।
স্মার্ট এবং ক্লাসিক। পূর্ণ পরিসীমা নিয়ামক সম্পূর্ণ আন্তঃসংযোগ সক্ষম করতে Modbus যোগাযোগ প্রোটোকল সমর্থন করে।
বৈচিত্র্যপূর্ণঃ বিভিন্ন চাহিদা পূরণ করা- সহজ এবং সম্পূর্ণ নিয়ন্ত্রণ, সম্পূর্ণ মাল্টি-সিস্টেম সার্টিফিকেশন।
নমনীয়ঃ নমনীয় বিল্ডিং এবং সম্প্রসারণের অনুমতি দেয়। মডুলার ডিজাইন কাস্টমাইজড ফাংশন সম্প্রসারণের অনুমতি দেয়।
কাস্টমাইজডঃ আপনার প্রয়োজনের জন্য ডিজাইন করা হয়েছে। সম্পূর্ণরূপে TIDE 2.0 বুদ্ধিমান নিয়ন্ত্রণ সিস্টেম এবং ইউনিফাইড প্ল্যাটফর্ম স্থাপত্য দিয়ে সজ্জিত।
The new TransferPacT WATSN series automatic transfer switch is designed for switching between two power sources in a power supply and distribution system with a rated working voltage of AC 400V and below and a rated frequency of 50 or 60 Hz to ensure continuityএটি একটি উত্তেজনা ড্রাইভ কাঠামো অন্তর্ভুক্ত করে। এর অসামান্য কর্মক্ষমতা এবং উচ্চ শেষ মানের সঙ্গে, এটি একটি ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানেরএটি বিভিন্ন পরিবেশে ব্যাপকভাবে প্রযোজ্য এবং প্রতিটি গ্রাহকের সাথে মিলিত হয়
ক্লাস পিসি
• যান্ত্রিক সুইচিং ডিভাইসের উপর ভিত্তি করে ট্রান্সফার সুইচিং সরঞ্জাম, যা প্রধান পরিচিতিগুলি খোলা বা বন্ধ রাখতে বৈদ্যুতিক শক্তির প্রয়োজন হয় না এবং তৈরি করতে সক্ষম, বহন করতে সক্ষম,এবং অপারেটিং ওভারলোড শর্ত সহ স্বাভাবিক সার্কিট অবস্থার অধীনে বিরতি বর্তমান, এবং শর্ট সার্কিট প্রবাহ তৈরি এবং প্রতিরোধ।
আইইসি ৬০৯৪৭-৬-১ থেকে উদ্ধৃত
WATSN স্বয়ংক্রিয় ট্রান্সফার সুইচ বিশেষভাবে পাওয়ার ট্রান্সফারের জন্য স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা হয়েছে। এটি প্রদান করে না
অন্য কথায়, এটি সুইচটির সুরক্ষা নিশ্চিত করতে পারে এবং
ওভারলোড বা শর্ট সার্কিটের মতো ব্যর্থতার কারণে ক্ষতিগ্রস্ত, এইভাবে সার্কিটগুলির নির্ভরযোগ্য সংযোগ বজায় রাখা।
| ফ্রেম |
100 |
160 |
250 |
630 |
| নামমাত্র অপারেটিং কারেন্ট (A) Ie AC-33B |
63 |
160 |
250 |
630 |
| মেরু সংখ্যা |
2,3,4 |
2,3,4 |
2,3,4 |
3,4 |
| অপারেটিং পজিশন |
3 |
3 |
3 |
3 |
| নিয়ন্ত্রণের ধরন |
এ,আর |
এ,আর |
এ,আর |
এ,আর |
| GB/T 14048.11 (IEC 60947-6-1) দ্বারা নির্ধারিত বৈদ্যুতিক বৈশিষ্ট্য |
|
|
|
|
|
| নামমাত্র আইসোলেশন ভোল্টেজ (V) |
ইউআই |
690 |
800 |
800 |
800 |
| নামমাত্র ধাক্কা সহ্য ভোল্টেজ (V) |
উমপ |
6000 |
8000 |
8000 |
8000 |
| নামমাত্র অপারেটিং ভোল্টেজ (V) |
উঃ AC50/60Hz |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
৩৮০-৪১৫ ভোল্ট |
| নামমাত্র অপারেটিং ফ্রিকোয়েন্সি (হার্জ) |
এফ |
৫০/৬০ |
৫০/৬০ |
৫০/৬০ |
৫০/৬০ |
| নামমাত্র স্বল্প সময়ের প্রতিরোধের বর্তমান (কেএ/৬০ মিমি) |
আইসিডব্লিউ |
5 |
10 |
10 |
12.6 |
| নামমাত্র শর্ট সার্কিট উৎপাদন ক্ষমতা (কেএ) |
আইসিএম |
7.65 |
17 |
17.24 |
25.55 |
| পিক স্ট্রিম (কেএ) |
আইপ্যাক |
16.24 |
20.84 |
20.04 |
33.91 |
| যান্ত্রিক স্থায়িত্ব |
8000 |
10000 |
10000 |
10000 |
| বৈদ্যুতিক স্থায়িত্ব |
6000 |
6000 |
6000 |
6000 |
| ইনস্টলেশন এবং সংযোগ |
|
|
|
|
|
| ইনস্টলেশন পদ্ধতি |
রেল/বেস প্লেট |
রেল/বেস প্লেট |
বেস প্লেট |
বেস প্লেট |
| ওয়্যারিং পদ্ধতি |
ক্যাবল |
প্লেইন ফেইডিং বার |
প্লেইন ফেইডিং বার |
প্লেইন ফেইডিং বার |
| সহায়ক ডিভাইস |
|
|
|
|
|
| পেনলক ছাড়াই |
■ |
■ |
■ |
■ |
| অবস্থান ফিডব্যাক |
□ |
□ |
■ |
■ |
| টার্মিনাল কভার |
□ |
□ |
- |
- |
| রেল বোল্ট |
□ |
□ |
- |
- |
| টার্মিনাল আইসোলেশন কভার |
■ |
■ |
- |
- |
| ইন্টারফেজ আইসোলেশন স্ক্রিন |
- |
- |
□ |
□ |
দ্রষ্টব্য: ■ স্ট্যান্ডার্ড □ ঐচ্ছিক (১) ডিফল্ট 230V/400V
নোটঃ
কন্ট্রোলারের ধরনগুলির মধ্যে রয়েছেঃ A - শেষ ধরন; B - বেসিক ধরন; D- স্মার্ট ধরন
প্রচলিত তাপীয় স্রোতঃ 32, 40, 63, 80, 100, 160, 250, 400, 630
নির্বাচনযোগ্য মেরু সংখ্যাঃ 3, 4 (সমস্ত সিরিজ)
বৈদ্যুতিক ডিভাইস ক্লাসঃ পিসি - শর্ট সার্কিট এবং ওভারলোড সুরক্ষা ছাড়া
অপারেশন মোডঃ R - স্বয়ংক্রিয় পরিবর্তন এবং স্বয়ংক্রিয় পুনরুদ্ধার; S - স্বয়ংক্রিয় পুনরুদ্ধার ছাড়া স্বয়ংক্রিয় পরিবর্তন; I - পারস্পরিক স্ট্যান্ডবাই
অতিরিক্ত ফাংশনঃ এক্স-ফায়ার প্রোটেকশন লিংক; এফ-ফিডব্যাক সিগন্যাল (পজিশন ফিডব্যাক সিগন্যাল); আই - বর্তমান মনিটরিং মডিউল (শুধুমাত্র টাইপ ডি নিয়ামকের জন্য উপলব্ধ)
*: INT সিরিজের actuators এর জন্য, "*" এবং পরবর্তী "." দ্বারা চিহ্নিত পাঠ্য যোগ করার প্রয়োজন নেই।
**: দুটি ইনস্টলেশন পদ্ধতি সরবরাহ করা যেতে পারেঃ ডিভাইস-মাউন্ট এবং প্যানেল-মাউন্ট।
প্যানেল ইনস্টলেশন প্রয়োজন হলে দয়া করে একটি নোট যোগ করুন।
