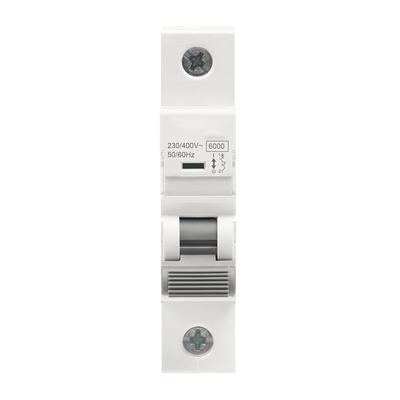

উচ্চ ব্রেকিং মিনিয়েচার সার্কিট ব্রেকার 230V / 400V FM9 - 6KA AC 50Hz / 60Hz

উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Fenigal/OEM
সাক্ষ্যদান: CE, CCC etc.
মডেল নম্বার: SM8
ন্যূনতম চাহিদার পরিমাণ: 12 পিসি / 1 ডোজ।
মূল্য: Negotiate
প্যাকেজিং বিবরণ: শক্ত কাগজের বাক্সে স্ট্যান্ডার্ড
ডেলিভারি সময়: 2~15 দিন
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 200,000 PCS/মাস
এখন তদন্ত
একটি উদ্ধৃতি পান
স্পেসিফিকেশন
হাইলাইট বৈশিষ্ট্য

উচ্চ ব্রেকিং মিনিয়েচার সার্কিট ব্রেকার

,

400V মিনিয়েচার ইন্ডাস্ট্রিয়াল সার্কিট ব্রেকার

,

60Hz ইন্ডাস্ট্রিয়াল মিনিয়েচার সার্কিট ব্রেকার

মডেল:
SM8
খুঁটি(গুলি):
2,4
ভোল্ট:
230V/400V
HZ:
50~60HZ
পর্যায়:
1/3
স্ট্যান্ডার্ড:
EN/IEC61008
সাক্ষ্যদান:
CCC, CE etc.
রেট কন্ডিটিনাল শর্ট সার্কিট ক্ষমতা:
6000A
আর্থ লিকেজ কারেন্ট:
30mA, 100mA, 300mA
ঘটনার উপকরন:
নাইলন 66 পুনর্ব্যবহারযোগ্য
ওয়্যারিং:
টার্মিনাল ব্লক, বাসবার নালী ইত্যাদি। IP20B
বৈদ্যুতিক শক সুরক্ষা:
ক্লাস II
যান্ত্রিক জীবন:
10,000
বৈদ্যুতিক জীবন:
4,000
পণ্য বিবরণ

230V/400V FM9-6KA হাই ব্রেকিং মিনিয়েচার সার্কিট ব্রেকার AC 50Hz/60Hz



FM9 উচ্চ ব্রেকিং ক্ষমতা ছোট সার্কিট ব্রেকার প্রধানত AC 50Hz/60Hz, রেটেড ওয়ার্কিং ভোল্টেজ 230V/400V, রেট করা বর্তমান 63A এবং নীচে ব্যবহৃত হয়।সাধারণত, এটি একটি বিরল সংযোগ বিচ্ছিন্ন এবং লাইনের রূপান্তর হিসাবেও ব্যবহার করা যেতে পারে।সার্কিট ব্রেকারগুলি প্রধানত শিল্প, বাণিজ্যিক, উঁচু ভবন, গৃহস্থালি এবং অন্যান্য স্থানে ব্যবহৃত হয়।



আবেদন

SM8 সিরিজ মোল্ডেড কেস সার্কিট ব্রেকার (এখন থেকে MCCB হিসাবে উল্লেখ করা হয়েছে) হল নতুন সিরিজ MCCB, যা কঠোরভাবে তৈরি করা হয়েছে

আন্তর্জাতিক মান এবং উন্নত প্রযুক্তির সঙ্গে নির্মিত.



এই পণ্য সঙ্গে সঙ্গতিপূর্ণIEC60947-2।MCCB, ইনসুলেশন ভোল্টেজ 500V(lnm ≤ 160A) থেকে(lnm ≥ 250A) রেট দিয়ে ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য ব্যবহার করার জন্য ডিজাইন করা হয়েছেবর্তমান 10A থেকে 1600A রেট করা হয়েছে, রেট অপারেশনাল ভোল্টেজ380/400V থেকে 660/690,বিদ্যুৎ বিতরণ, ওভারলোড, শর্ট-সার্কিট এবং আন্ডারভোল্টেজের বিরুদ্ধে বৈদ্যুতিক সরঞ্জাম এবং সার্কিটগুলির সুরক্ষার জন্য এবং বেশিরভাগ ক্ষেত্রে বৈদ্যুতিক সার্কিটগুলির ঘন ঘন পরিবর্তনের জন্য উদ্দিষ্ট।400A পর্যন্ত ফ্রেম রেটিং সহ MCCB ব্যবহার করা যেতে পারে বারবার শুরু না হওয়া, এবং কাঠবিড়ালি খাঁচা মোটরগুলির বাধা, এবং ওভারলোড, শর্ট-সার্কিট এবং কম ভোল্টেজ থেকে মোটর সুরক্ষার জন্য।



SM8 সিরিজের সার্কিট ব্রেকারগুলি বৈদ্যুতিক আনুষাঙ্গিক এবং যান্ত্রিক আনুষাঙ্গিকগুলির সাথে সজ্জিত করা যেতে পারে, যেমন আন্ডার ভোল্টেজ রিলিজ, শান্ট রিলিজ, সহায়ক পরিচিতি, অ্যালার্ম যোগাযোগ, বৈদ্যুতিক অপারেটিং মেকানিজম এবং রোটারি মেকানিক্যাল অপারেটিং হ্যান্ডেল ইত্যাদি।



SM8 সিরিজের ইন্টেলিজেন্ট মোল্ডেড কেস সার্কিট ব্রেকারগুলি ইলেকট্রনিক রিলিজ দিয়ে সজ্জিত রয়েছে বৈদ্যুতিক সার্কিট এবং সরঞ্জামগুলির সুরক্ষার কার্যকারিতা কেবলমাত্র ওভারলোড, শর্ট-সার্কিট এবং আন্ডার ভোল্টেজের বিরুদ্ধে নয়, আর্থিং ব্যর্থতার বিরুদ্ধেও।এটির বুদ্ধিমান কাজগুলি হল: বর্তমান ব্যর্থতা;ওভার-কারেন্ট সিগন্যালের আউটপুট এবং সার্কিট ব্রেকার ওপেন/ক্লোজের পর্যবেক্ষণ, বিশেষ করে, বুদ্ধিমান ট্রিপ ইউনিটটি রিমোট মেজারিং, রিমোট অ্যাডজাস্টিং, রিমোট কন্ট্রোলিং এবং সার্কিট ব্রেকার এবং কম্পিউটারের মধ্যে দূরবর্তী যোগাযোগের জন্য উপলব্ধ ইন্টারফেস সহ ডিজাইন করা হয়েছে।



প্রযুক্তিগত বৈশিষ্ট্য

  • শর্ট সার্কিট সুরক্ষা
  • অতিরিক্ত ধারন রোধ
  • দ্রুত বন্ধ করুন
  • উচ্চ ব্রেকিং ক্ষমতা
  • বিচ্ছিন্নতা ফাংশন
  • যোগাযোগ অবস্থানের ইঙ্গিত ফাংশন
  • লেবেল বহন করার জন্য ডিজাইন করা স্বচ্ছ কভার।
  • 35 মিমি দিন সমর্থন - রেল ইনস্টলেশন
  • টপ ইনকামিং এবং বটম আউটগোয়িং ওয়্যারিং টাইপ, বা নিচের ইনকামিং এবং টপ আউটগোয়িং ওয়্যারিং টাইপ সমর্থন করে।
  • বৈদ্যুতিক আনুষাঙ্গিক নির্বাচন করতে এবং MCB অবস্থার দূরবর্তী ইঙ্গিত অর্জন করতে সক্ষম: ব্রেকিং, ক্লোজড এবং ফল্ট ট্রিপিং।
  • বৈদ্যুতিক জিনিসপত্র নির্বাচন করতে এবং MCB এবং দূরবর্তী শান্ট রিলিজের আন্ডার-ভোল্টেজ এবং ওভার-ভোল্টেজ সুরক্ষা উপলব্ধি করতে সক্ষম।



বৈদ্যুতিক বৈশিষ্ট্য
রেট বর্তমান ইন 1-63A
খুঁটি 1P 2P 3P 4P
রেট ভোল্টেজ Ue 1P: 230/400V~ 2/3/4P:400V~
নিরোধক ভোল্টেজ Ui 500V
রেটেড ফ্রিকোয়েন্সি 50/60Hz
রেট ব্রেকিং ক্ষমতা 4.5kA
রেটেড ইমপালস সহ্য ভোল্টেজ(1.2/50) Uimp 6kV
ডাইলেকট্রিক টেস্ট ভোল্টেজ এ এবং ইন্ড।1 মিনিটের জন্য freq 2.5kV
দূষণ ডিগ্রী 2
তাপ-চুম্বকীয় রিলিজ বৈশিষ্ট্য B, C, D
বৈদ্যুতিক জীবন 4000
যান্ত্রিক জীবন 10000
যোগাযোগ অবস্থান নির্দেশক হ্যাঁ
স্থাপন
সুরক্ষা ডিগ্রী IP20
তাপীয় উপাদান সেট করার জন্য রেফারেন্স তাপমাত্রা 30℃
পরিবেষ্টিত তাপমাত্রা (দৈনিক গড় ≤35℃ সহ) -5~+40℃
সংগ্রহস্থল তাপমাত্রা -25~+70℃
টার্মিনাল সংযোগের ধরন কেবল/বাসবার
তারের জন্য টার্মিনাল আকার শীর্ষ/নীচ 25 মিমি
ঘূর্ণন সঁচারক বল 3.0N
সংযোগ উপর এবং নীচ
আনুষাঙ্গিক সঙ্গে সমন্বয়
সহায়ক যোগাযোগ হ্যাঁ
অ্যালার্ম যোগাযোগ হ্যাঁ
শান্ট রিলিজ হ্যাঁ
ভোল্টেজ রিলিজ অধীনে হ্যাঁ





উচ্চ ব্রেকিং মিনিয়েচার সার্কিট ব্রেকার 230V / 400V FM9 - 6KA AC 50Hz / 60Hz

উচ্চ ব্রেকিং মিনিয়েচার সার্কিট ব্রেকার 230V / 400V FM9 - 6KA AC 50Hz / 60Hz

উচ্চ ব্রেকিং মিনিয়েচার সার্কিট ব্রেকার 230V / 400V FM9 - 6KA AC 50Hz / 60Hzউচ্চ ব্রেকিং মিনিয়েচার সার্কিট ব্রেকার 230V / 400V FM9 - 6KA AC 50Hz / 60Hz
